LASER SAILBOAT
5 ปีที่ผ่านมา
วันนี้ 19 เมษายน 2563 1.14 น. เลยเที่ยงคืนมาหน่อย ผ่านวันสงกราณต์มาเกือบสัปดาห์ ไม่มีการนับตัวเลขผู้เสียชีวิตจากอุบัติเหตุหมือนปีก่อนๆ เพราะไม่มีใครตายจากอุบัติเหตุทางรถยนต์อันเนื่องมาจากการเดินทางในช่วงวันสงกราณต์ ก็เพราะไม่มีการจัดงานสงกราณต์ทั่วประเทศอันเนื่องมาจากการระบาดของโรค C-19 หรือ โควิด นั่นเอง ในเรื่องร้ายๆก็มักจะมีเรื่องดีๆปะปนมาอยู่เสมอ ถึงวันนี้มีผู่ป่วยในบ้านเรา 2733 ราย เสียชีวิต 47 ราย เฉพาะเมื่อวาน มีผู่ติดเชื้อรายใหม่เพิ่ม 33 ราย เมื่อเที่ยบกับการสูญเสีย ในช่วงเวลาเดียวกันกับปีที่แล้ว หรือ หลายๆปีที่ผ่านมา ก็นับว่าน้อยมาก แต่กระนั้นก็มีการสูญเสียทางเศษฐกิจมหาศาล และที่จะแย่ลงเรื่อยๆถ้าสถานการณ์ยังไม่ดีขึ้นก็คือ สภาพจิตใจของคนในชาติ เพราะตอนนี้คนส่วนใหญ่ในประเทศ ไม่สามารถทำมาหากินตามปรกติได้เลย ต้องกักตัว เก็บตัวอยู่แต่ในบ้าน บางคน บางบ้าน ไม่มีเงินสำรองหรือมีน้อย ก็จะลำบากมาก รอความช่วยเหลือจากรัฐบาลก็มาก.......ก็แค่อยากบันทึกไว้เป็นประวัติศาสตร์เท่านั้นเองครับ อีกสิบปี ยี่สิบปี มีคนย้อนมาอ่านบทความตอนนี้ก็จะได้รู้ว่ามีเหตุการณ์อะไรเกิดขึ้นบ้าง
เอาเป็นว่าวันนี้เรามาทำเรือใบเล็กๆเล่นกันดีกว่าครับ แก้เซ็ง แต่ก็ไม่แน่นะครับ บางท่านเห็นแล้วอาจจะเซ็งหนักขึ้นไปอีกก็ได้ 5555555
LASER SAILBOAT เป็นเรือใบขนาดเล็ก ยาวไม่เกิน 4.2 เมตร กว้าง 1.39 เมตร ตัวเรือลึก 0.30 เมตร ขนาดก็ตามภาพด้านล่างแหละครับ
ภาพด้านบนมาจากhttps://www.pinterest.com/pin/364650901055602144/
ภาพด้านบนมาจาก https://laserthailand.weebly.com/learn-to-sail.html
จะไปลอกหรือก๊อป หรือ ดร๊าพ ฯ จากรูปเขามาเลยมันก็ยังไงอยู่ ผมก็เอาขนาดที่เขาระบุไว้(ซึ่งมันเป็นสากลทั่วโลกนะครับ เพราะเป็นเรือใบที่ใช้ในการแข่งขันกีฬาทั่วโลก)นำมาเขียนแบบเรือขึ้นมาใหม่โดยใช้ "มือ" นี่แหละครับ อ้อ มีเครื่องมือเขียนแบบด้วยครับ
ใช้ทั้งหมดแค่นี้ครับ เขียนบนกระดาษ A4 ในอัตราส่วน 1:20 เริ่มต้นเลยก็นี่ครับ

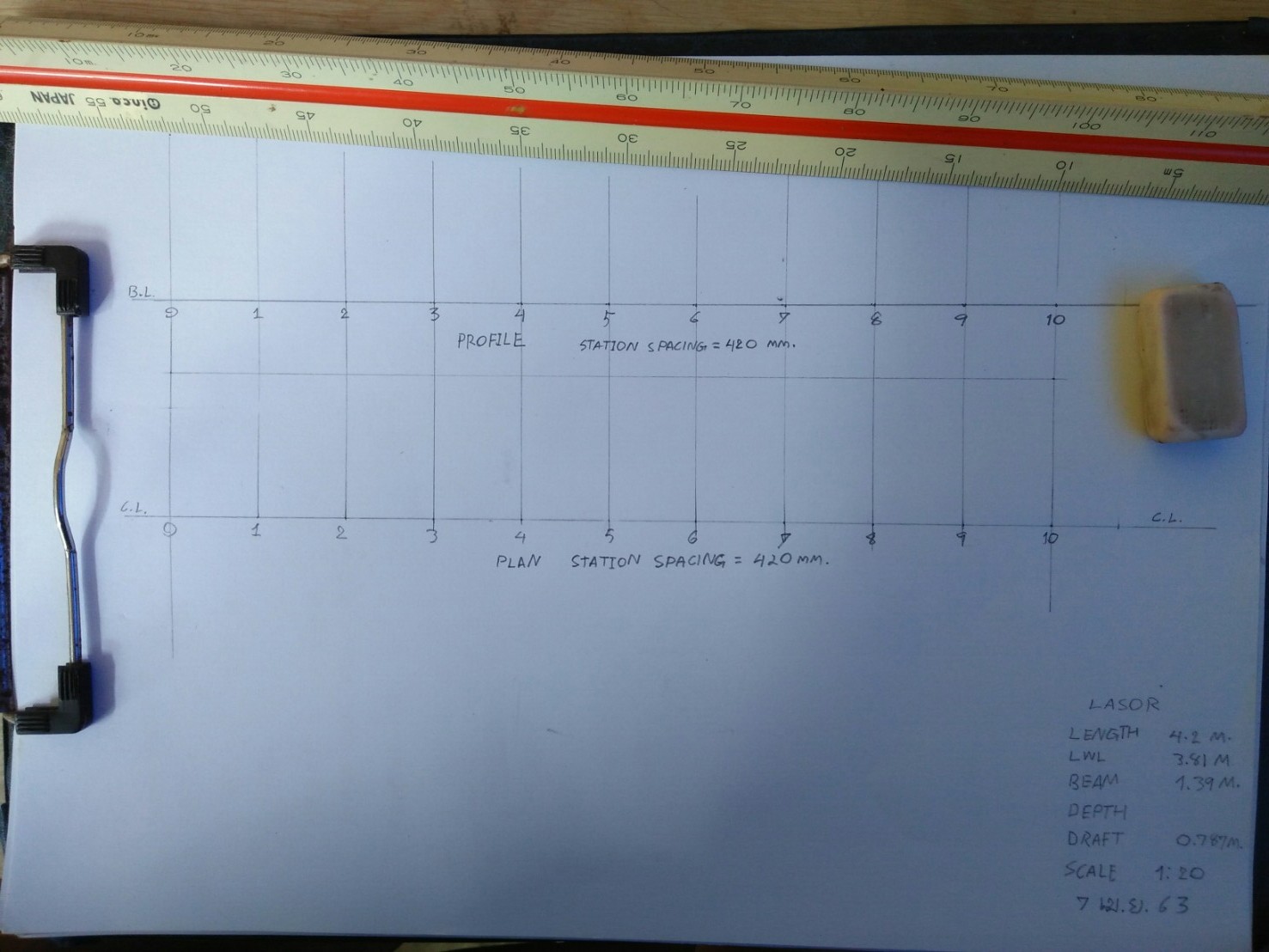

จากขนาดเรือ แบ่งตามยาว10ช่อง ได่ช่องละ 420 มม.เตรียมเขียนรูปด้านข้าง และรูปด้านบนครับ เสร็จแล้วตามด้วย

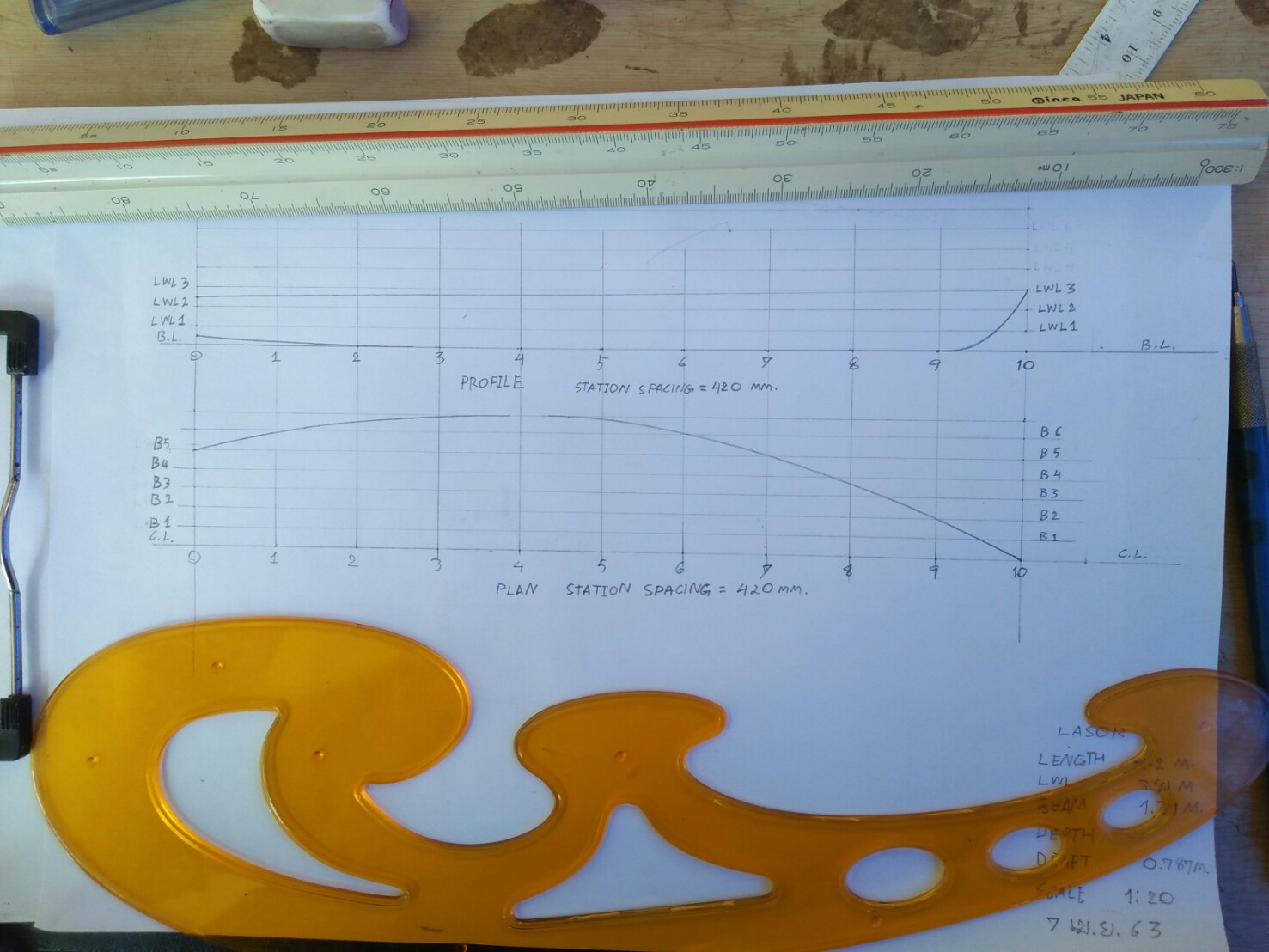

จากภาพด้านบน จะมีเส้นแนวนอนขนานไปกับเส้น B.L. ใน PLAN กำหนดให้เป็น B1-B7 มีระยะห่างกัน 100 mm. และขนานกับ C.L. ใน PROFILE กำหนดให้เป็น L.W.L 1-L.W.L 3 มีระยะห่างกัน 100 mm. ในแบบ ผมกำหนดความกว้างท้ายเรือ 1 เมตร จากนั้นก็วาดเส้นโค้งตัวเรือ ที่ระดับ DECK AT SIDE ใน PLAN ได้ออกมาอย่างที่เห็นครับ ถ้าจะถามว่า ไอ่เส้นโค้งตัวนี้เอามาจากไหน มีวิธีคิดไหม ต้องคำนวณยังไง? ขอตอบว่า ไม่มีครับ เอาตามใจผมนี่แหละครับ ปรับอยู่หลายที ลบอยู่หลายหนกว่าจะพอใจ 555 เรือของเราครับ
ภาพด้านบน ใส่เส้นโค้งหัวและท้ายเรือ ก็ตามใจผมอีกนั่นล่ะครับ แต่มีข้อกำหนดอยู่เหมือนกัน เรื่องของความยาว L.W.L ครับ
มาถึงเรื่องยากแล้วครับ เรือลำนี้มีตัวเรือแบบ ท้องกลม ครับ
ภาพด้านบนมาจากhttps://www.pinterest.com/pin/476607573045740265/
ดังนั้นเราต้องใส่เส้นโค้งตัวเรือ ที่ระดับ L.W.L อย่างน้อยก็สองระดับครับ

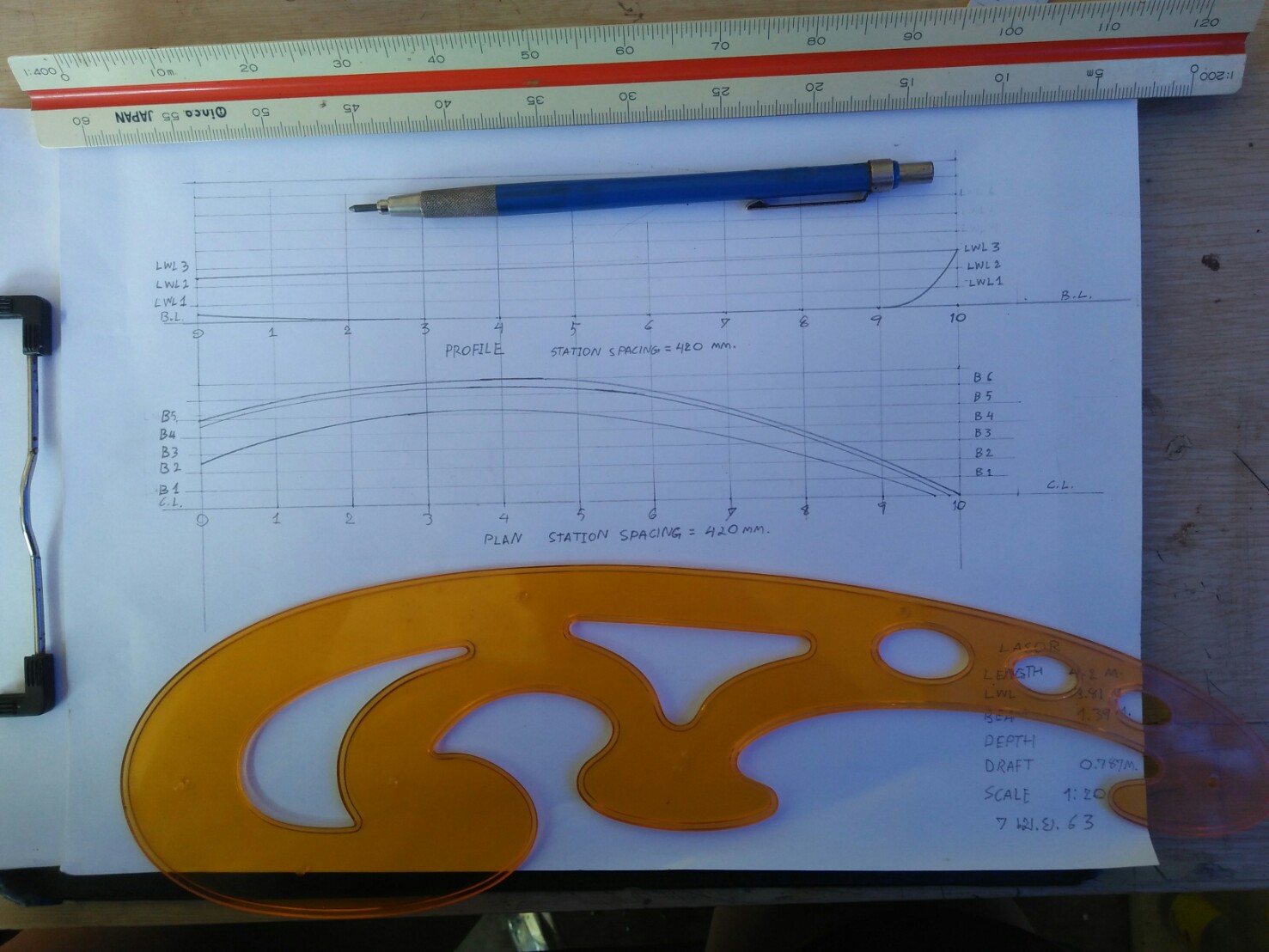

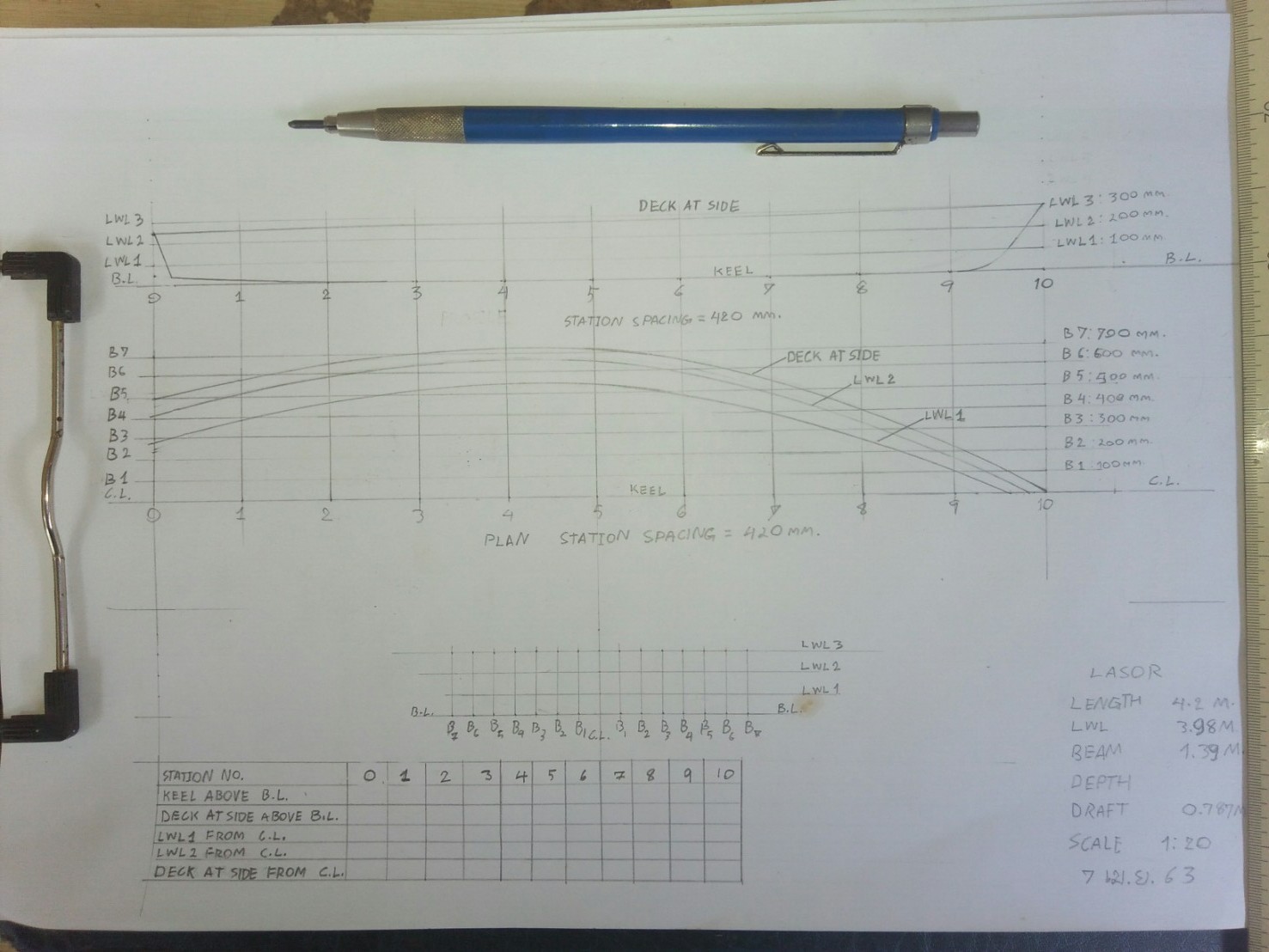

จากภาพด้านบน นี่เป็นการปรับแก้ครั้งที่หนึ่งครับ.....เส้นโค้งสองเส้นที่ระดับ L.WL1 และ L.W.L2 จะเป็นเส้นบังคับความโค้งของท้องเรือให้สวยและเนียนตลอดทั้งลำตัวเรือ อันนี้ก็ยากพอควร เพราะเราต้องคิดภาพของตัวเรือในหัวเราให้ออกก่อน ว่าจะโค้ง มน ขนาดไหน วิธีที่ใช้บ่อยที่สุดคือ เมื่อเราได้ใส่เส้นโค้งต่างๆลงไปในแบบ PLAN และ PROFILE เสร็จแล้ว ให้เราเขียนรูปตัดกลางกลางลำ ในที่นี้ ให้เขียนรูปตัดกลางลำที่ STATION 5 ครับ เราก็จะเห็นว่ามันโค้งได้รูปดังใจเราหรือเปล่า

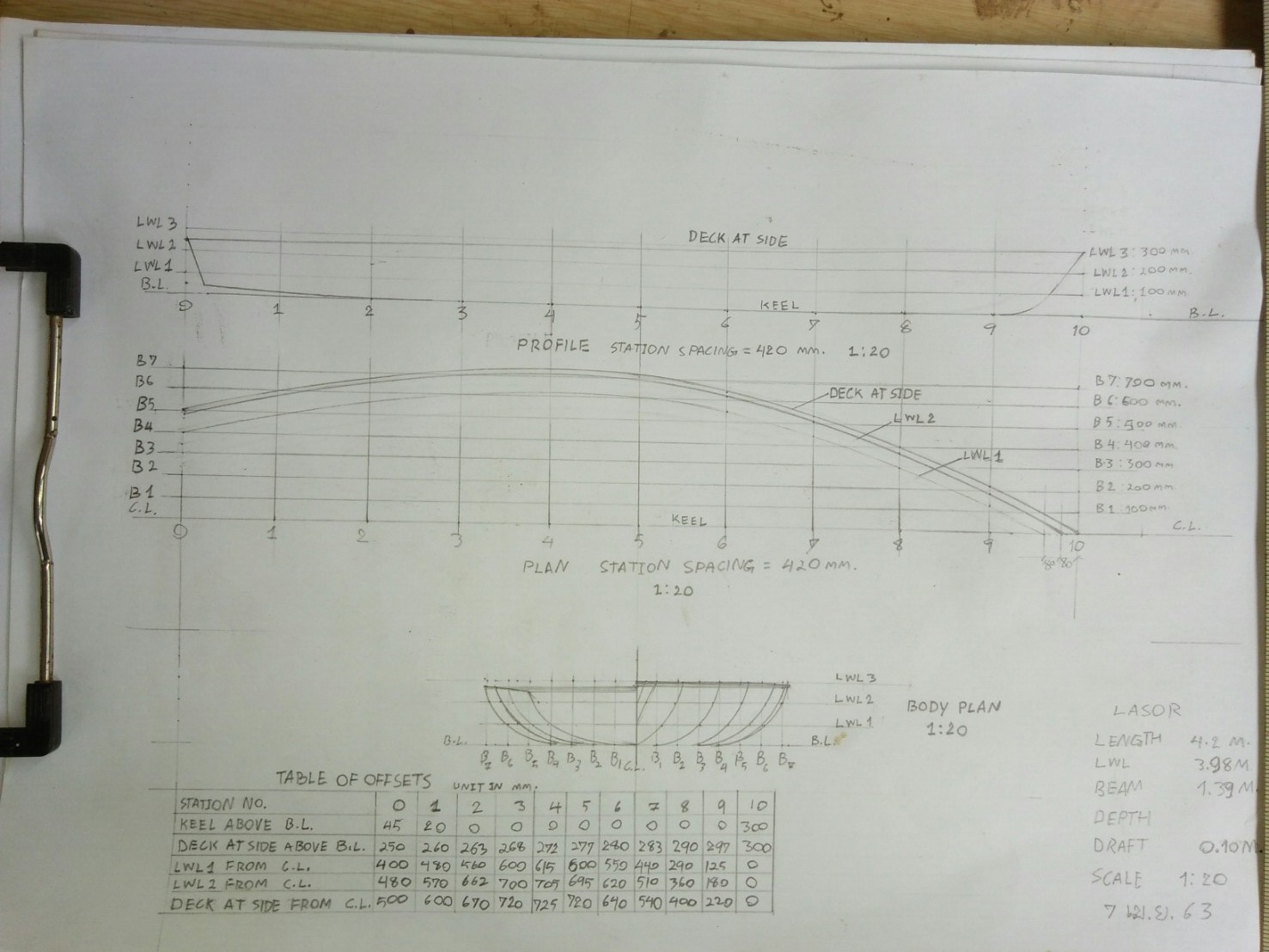

ภาพด้านบน หลังจากปรับแบบ PLAN มาหลายครั้งจนพอใจ ก็จะมาเริ่มเขียนแบบ BODY PLAN และตราง TABLE OF OFFSET มีหน่วยเป็น มิลลิเมตรครับ
เสร็จแล้วครับ 5555555 มั่วดีจัง บทความตอนนี้ ผมไม่อธิบายมากนะครับ ดูรูปเอา ถ้าสงสัย ก็ย้อนไปเปิดบทความตอนที่ผ่านๆมา ผมอธิบายที่มาที่ไปของเส้นต่างๆในแบบไว้พอสมควร.......55555 งงอะดิ
ไปล่ะครับ
