โมเดล 1:20 ตอนที่2
6 ปีที่ผ่านมา

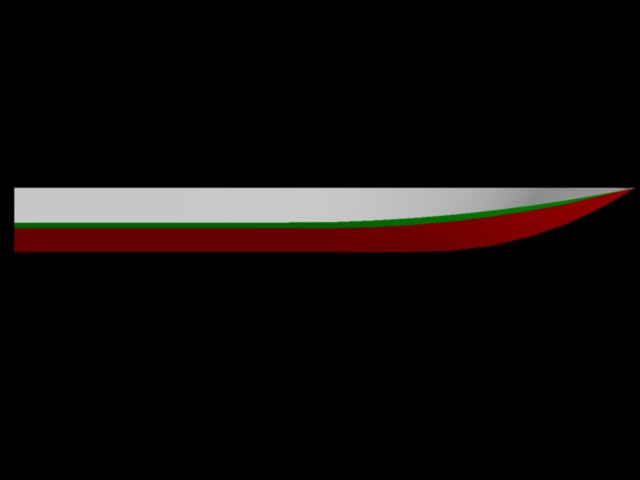

สวัสดีครับ วันนี้ 25 พ.ย. 2561 ก็ต่อจากเมื่อวานนี้ครับ บางท่านอาจจะสงสัยในเรื่องของขนาดเรือ ว่าทำไมต้องมีเศษ 5.80 เมตร ยาว กว้าง 2.19เมตร สูง 0.60 เมตร.....อย่างแรกคือ เรือลักษณะนี้ใช้งานในน้ำตื้นเป็นส่วนใหญ่ น้ำลึกแค่เอวก็ลอยเข้าไปได้ ส่วนความกว้างและความยาวนั้นคือจินตนาการล้วนๆครับ ท้องเรือเป็นรูปตัววีแต่ไม่วีทั้งลำ ทำให้กว้างมากกว่านี้ก็ได้ครับ จะได้ใส่น้ำหนักได้มากขึ้นแต่ก็จะเสียเรื่องความเร็ว เพราะพื้นที่สัมผัสน้ำมากขึ้น และน้ำหนักก็มากขึ้นด้วย และถ้าความเร็วมากพอจนเรือ เหิน ก็จะโดนลมปะทะเข้ามาอีก อาจจะทำให้เสียการทรงตัวหรือหงายหลังตีลังกาไปเลยก็ได้ นั่นคือจินตนาการทีมีอยู่ในหัวตอนที่เริ่มทำแบบเรือลำนี้ครับ แต่ความเป็นจริงจะเกิดอะไรขึ้น ก็ต้องทำเรือให้เสร็จ แล้วนำไปทดลองวิ่งในน้ำดู ว่าผลมันจะออกมายังไง ถามว่าการคำนาณ ค่าต่างๆช่วยได้ไหม ได้ในระดับนึงครับ จะทำให้เรารู้ว่าเรือลำนี้มีสเถึยรภาพ ในขณะใช้งานขนาดไหน แต่ก็คำนวณกันหัวโตเลยครับ ซึ่งมันก็เป็นเรื่องที่เกินความสามารถของผมไปมากมาย แต่ในปัจจุบันก็มี software simulation ออกมาให้เห็นกันพอสมควร แต่มีราคาแพงมาก
วีดีโอจาก www.youtube.com
จากวีดีโอข้างบน เป็นการจำลองหรือ simulation ความเร็วของเรือ และคลื่น ในลักษณะต่างๆ วีดีโอสองตัวนี้ออกมาหลายปีแล้วครับ และยังมีอีกมาก ท่านใดสนใจก็ลองไปหาดูกันนะครับ
สมัยก่อนสงครามโลกครั้งที่สอง เขาจะทำการทดลองกับเรือจำลองที่สร้างตามแบบของเรือที่จะต่อสร้างจริงแล้วนำไปทดลองใน ถัง หรือ Model Tank Test เพื่อจะดูว่ามีสมรรถนะตามที่ีได้คำนวณไว้หรือเปล่า ปัจจุบันนี้ก็ยังจำเป็นตัองทำอยู่ครับนอกเหนือจาก simulation ในคอมพวเตอร์
วีดีโอจาก www.youtube.com
วีดีโอข้างบนคือการทดลองใน ถัง หรือ Tank test ของเรือ PT อันโด่งดังของอเมริกัน น้อยคนที่เล่นเรือจำลองจะไม่รู้จักเรือชั้นนี้ โมเดลในบ้านเราที่เคยเห็น ก็มีของ Revell 1:72 1:48(อาจจะ 1:48 ก็ได้ครับนานมากแล้ว ผมมีแต่ 1:72 โดนขมายไปละ.....)
วีดีโอจาก www.youtube.com
กลับมาที่เรื่องของเราต่อจากเมื่อวานนี้ครับ ในขั้นตอนการขยายแบบ เป็นขั้นตอนที่สำคัญมากๆๆๆๆ ในการต่อสร้างเรือ ในอู่ต่อเรือทุกแห่งจะมีสถานที่เพื่อการนี้โดยเฉพาะ และเป็นพื้นที่หวงห้ามด้วยนะครับ ห้ามเข้าก่อนได้รับอนุญาต ได้เข้าไปแล้วก็ห้ามถ่ายรูปเด็ดขาด ในสมัยก่อนที่คอมพวเตอร์บ้านเรามีบทบาทแค่พิมพ์เอกสาร ส่งเมล์ ส่งข้อความ ฯนั้น คอนเซปของเรือจะไม่มีวันได้เห็นเลยครับว่าเมื่อต่อเสร็จแล้วจะมีรูปร่างหน้าตายังไง นอกจารูปวาดจากศิลปิน และแบบ GA สองมิติแบนๆเท่านั้น หรือถ้าไปซื้อแบบจากต่างประเทศมาก็อาจจะมีรูปเรือที่ต่อเสร็จแล้ว หรือภาพกราฟฟิคแถมมาให้ไม่กี่ภาพ ดังนั้นรูปร่างเรือที่แท้จริงจะมีคนที่เข้าใจอยู่ไม่กี่คน หนึ่งในนั้นก็คือคนขยายแบบนี่แหละครับ เมื่อเขาเห็นแบบ Line Plan เขาก็จะมีภาพของเรือลำนั้นเป็นสามมิติอยู่ในหัวของเขา ซึ่งอาจจะแตกต่างจากภาพที่ผู้ออกแบบต้องการให้เป็น แต่ก็จะต่างกันไม่มากครับ
ภาพจาก http://canoekayaking.blogspot.com
ภาพด้านบนคือ body plan หนึ่งในรูปด้านของแบบ Line plan ครับ
ภาพจาก www.foromodelismonaval.com

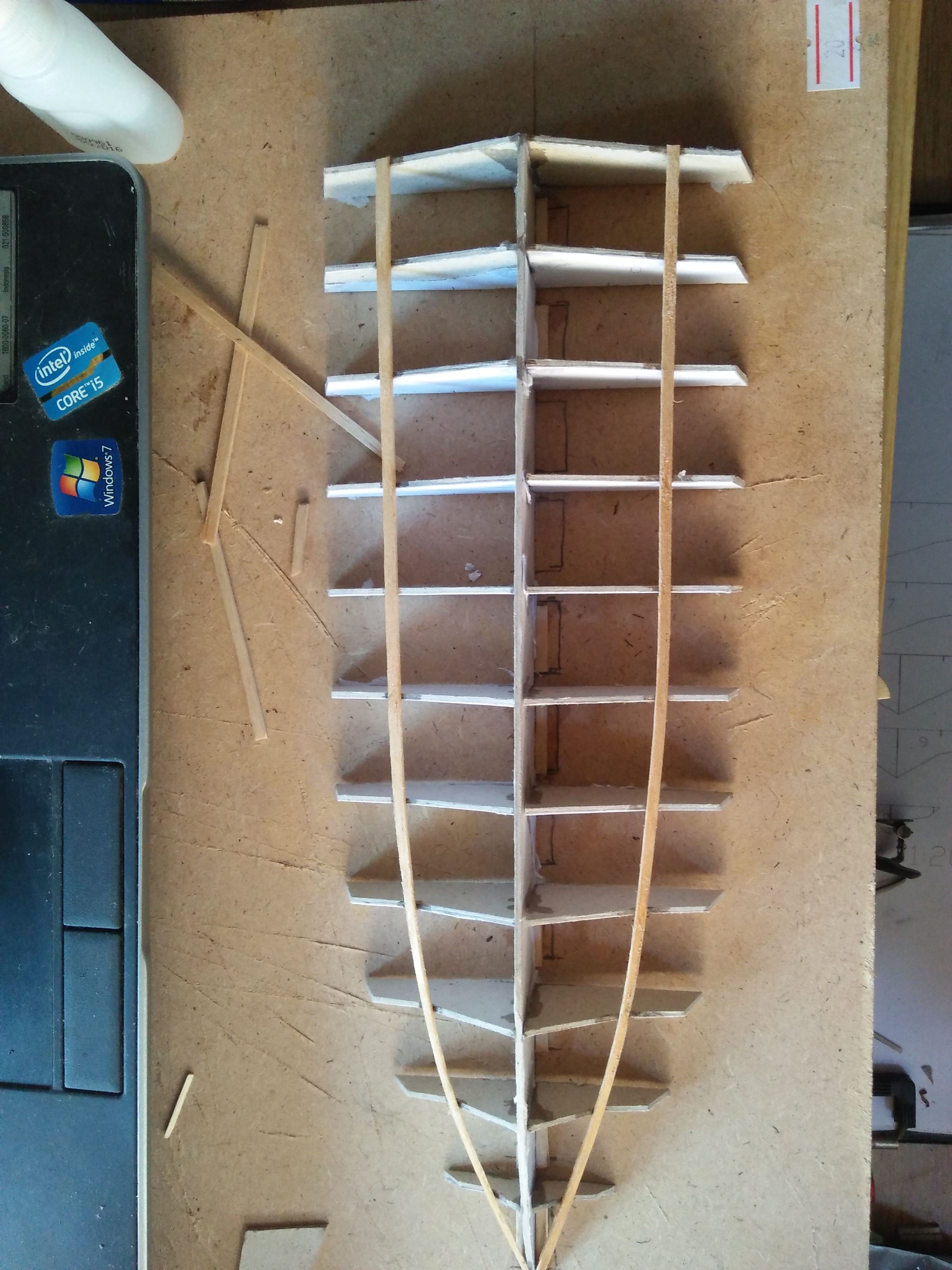

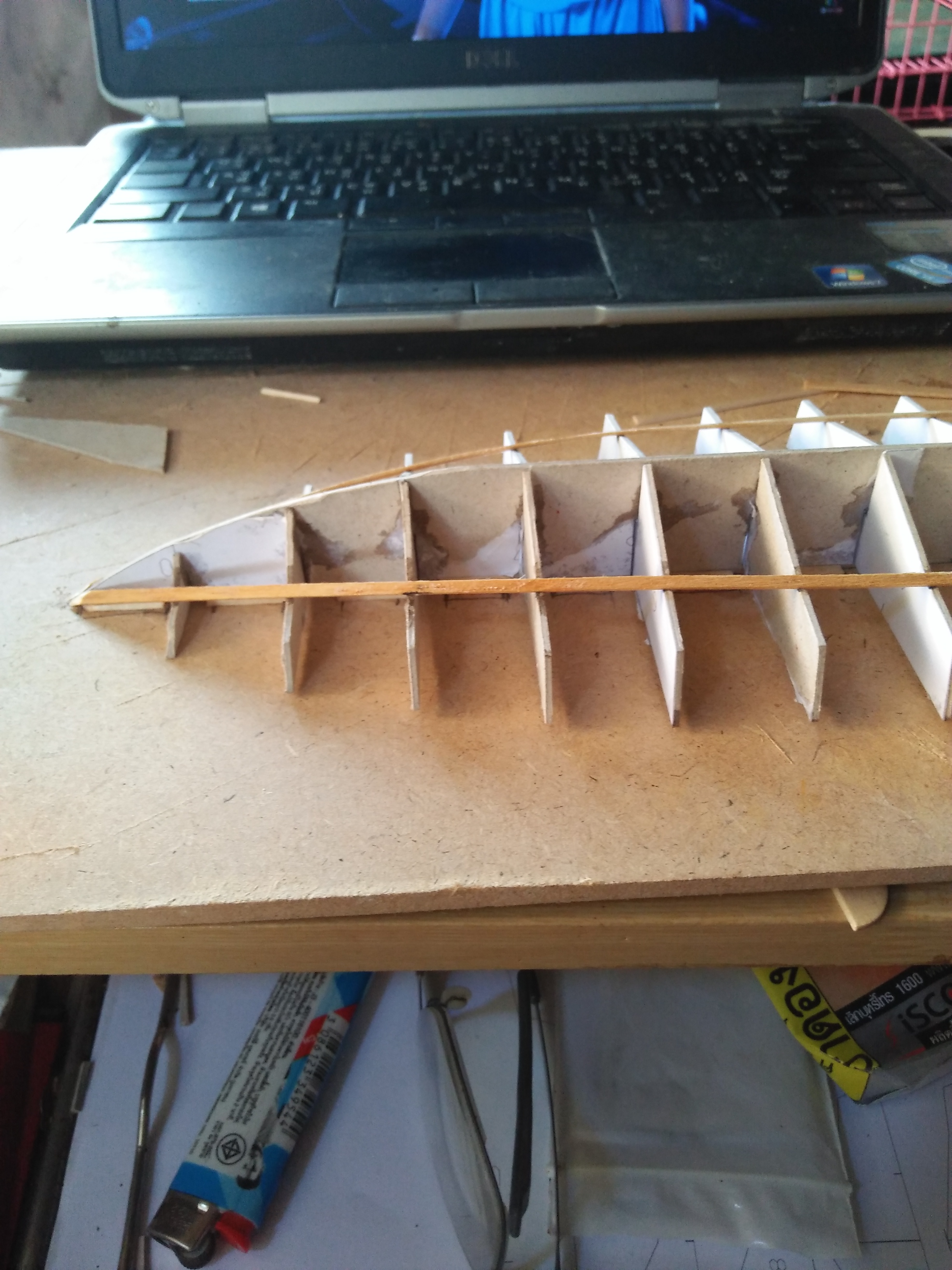

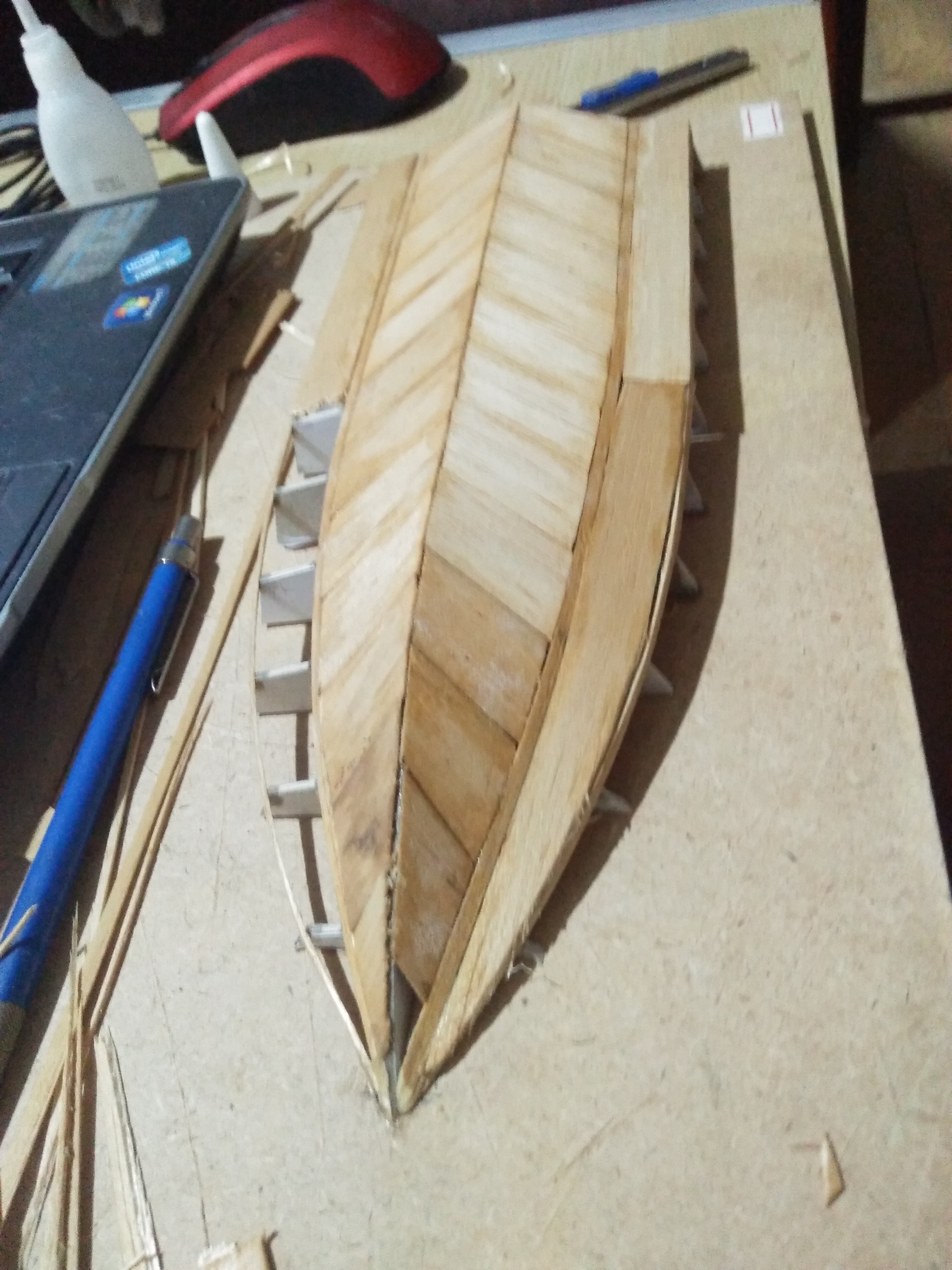

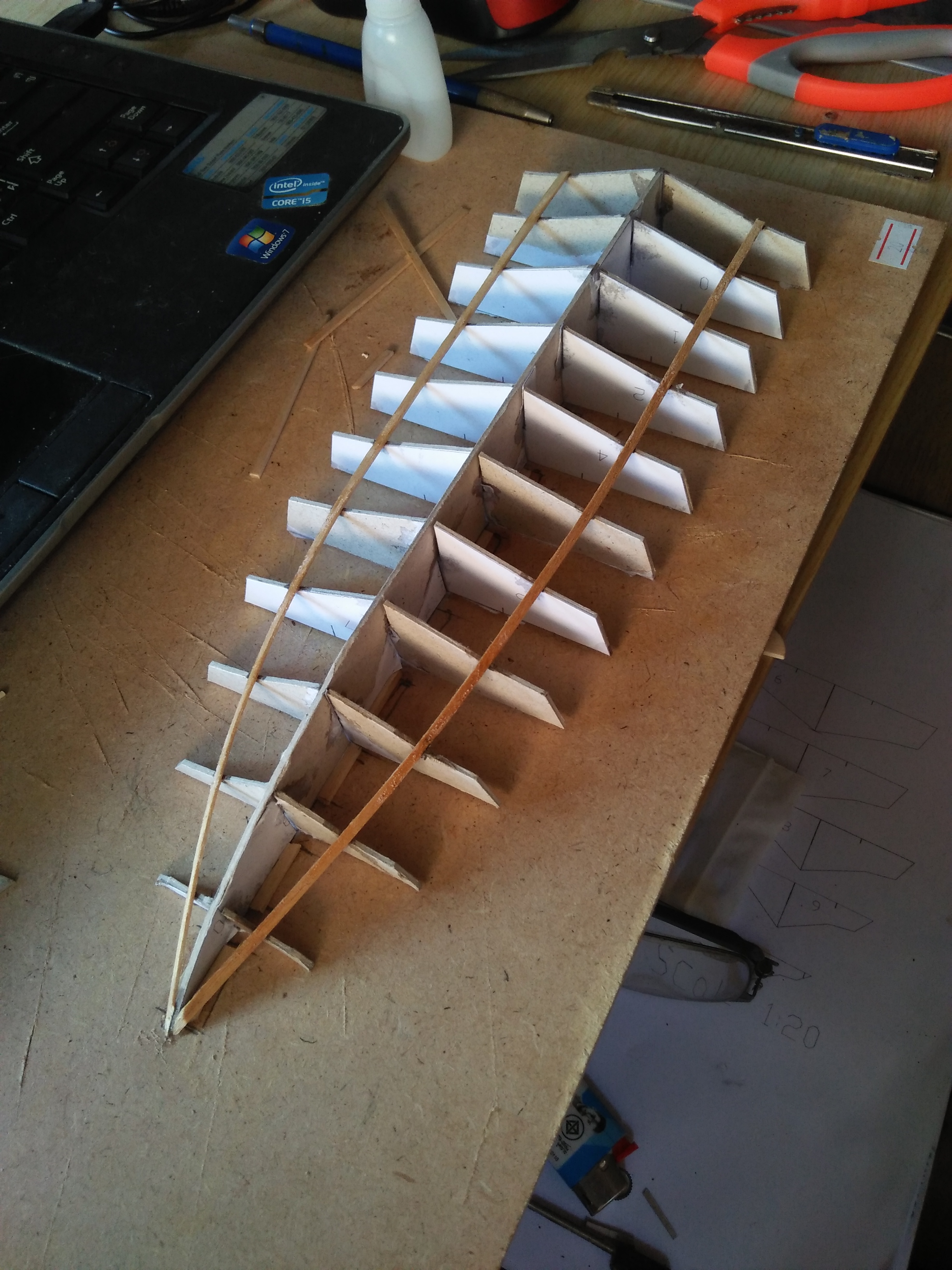

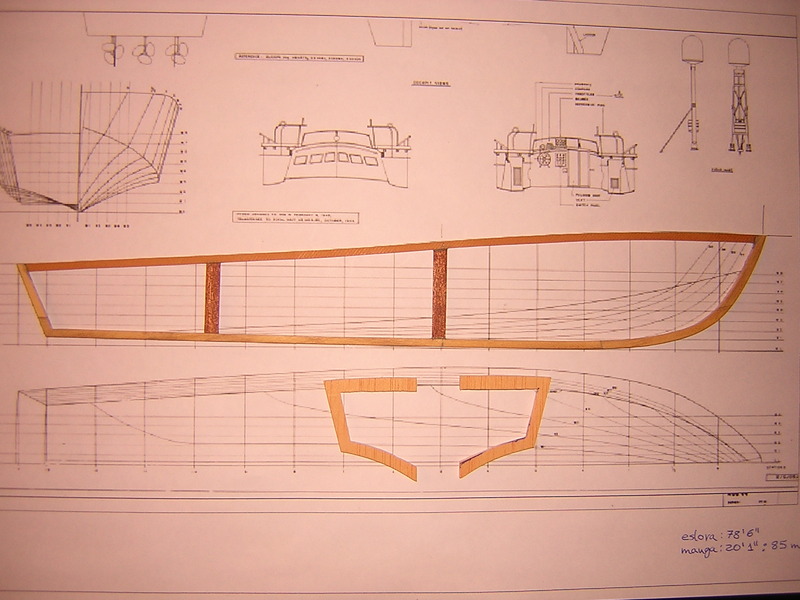

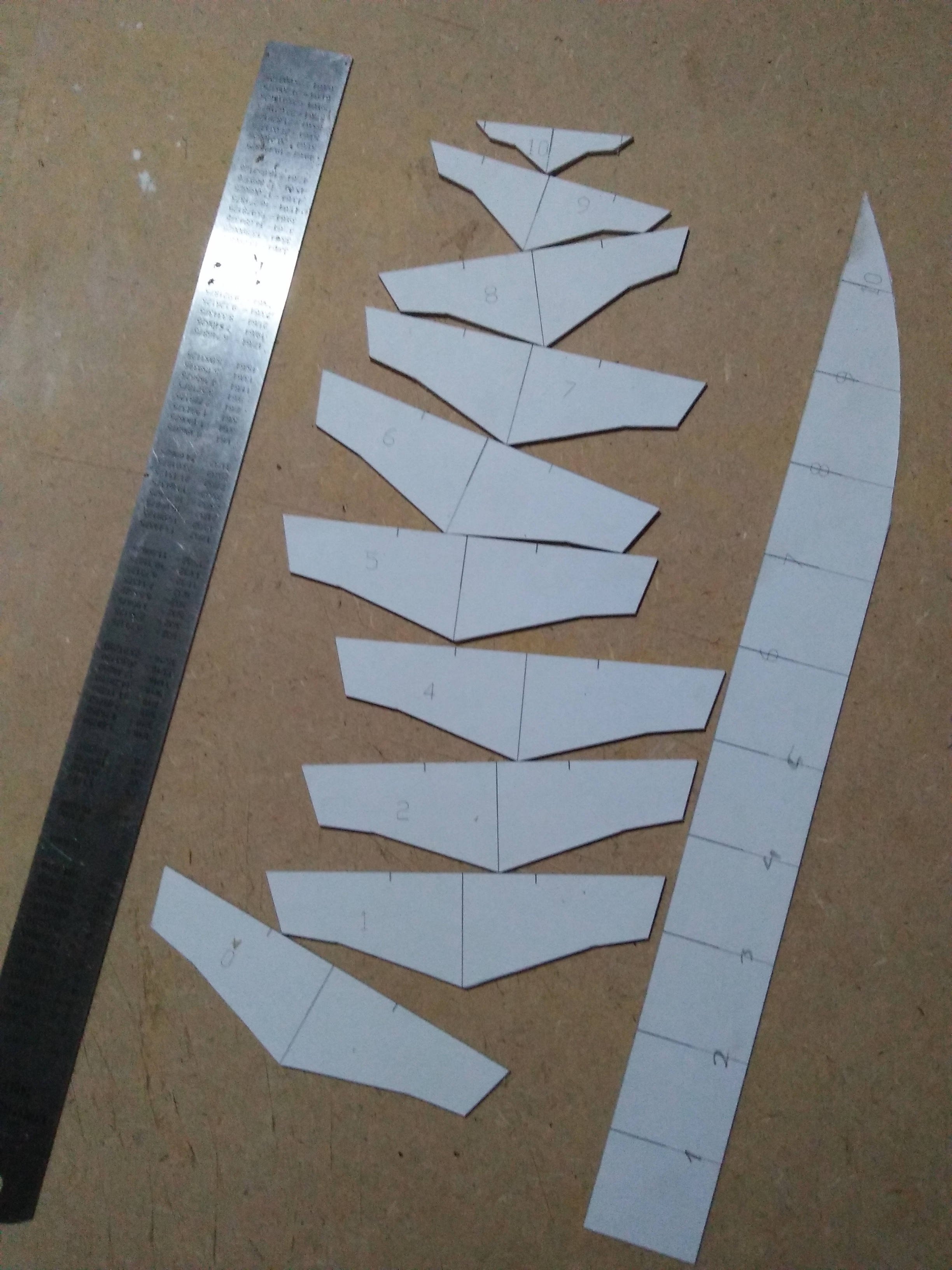

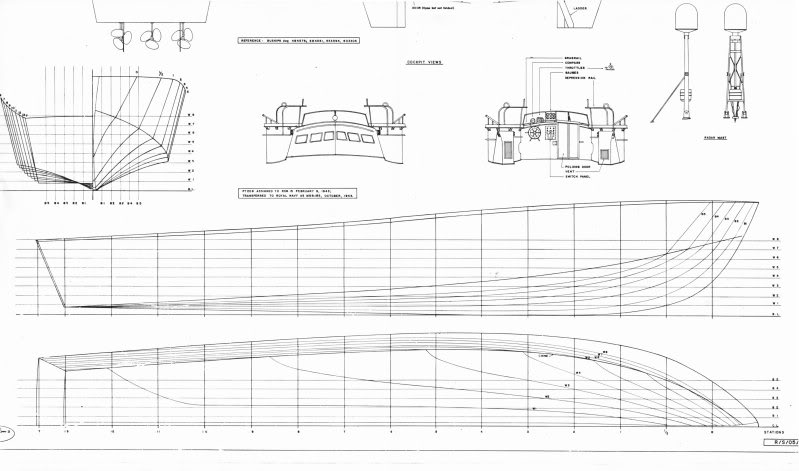

สองรูปข้างบนคือแบบ Line plan ของเรือ PT ครับ จะเห็นว่า เขาตัดไม้ตามลายเส้นบนแบบเป๊ะ นั่นก็คือแบบนี้คือมาตราส่วนที่เขาต้องการจะสร้างเรือลำนี้นั่นเอง ซึ่งผมก็ใช้วิธีที่ไม่ต่างไปจากเขาเท่าไรครับ ดูรูปกันยาวๆเลยครับ

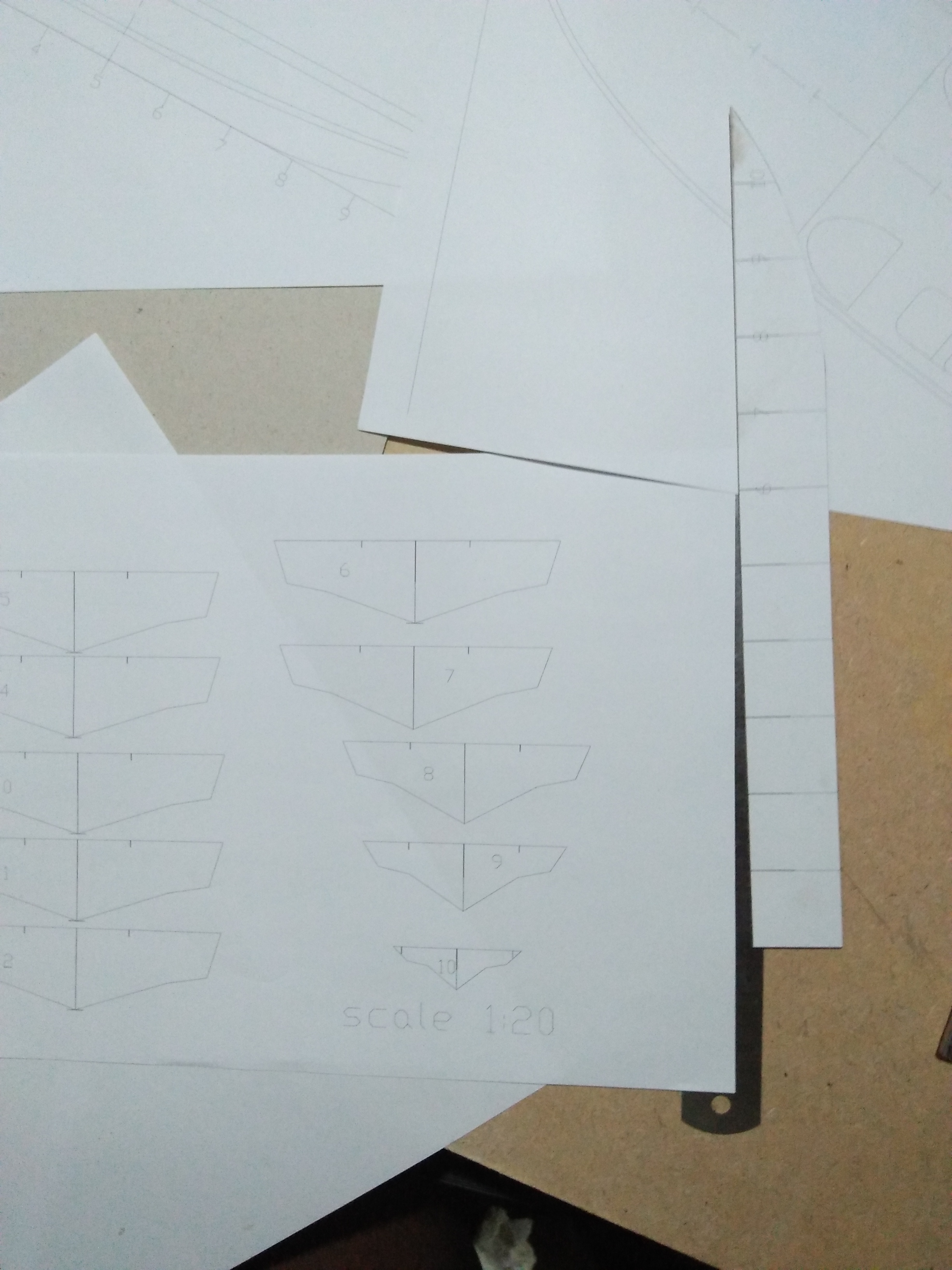

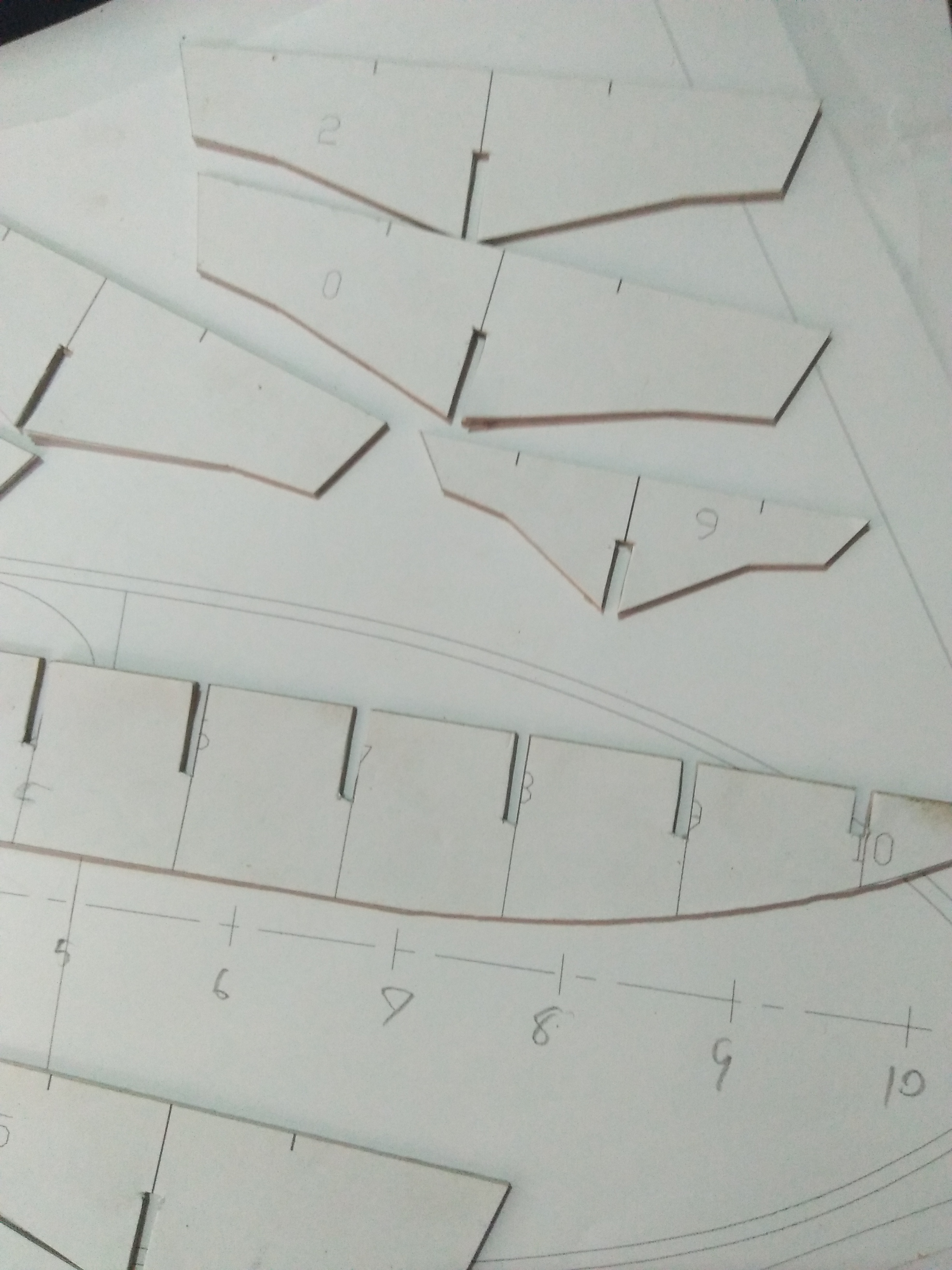

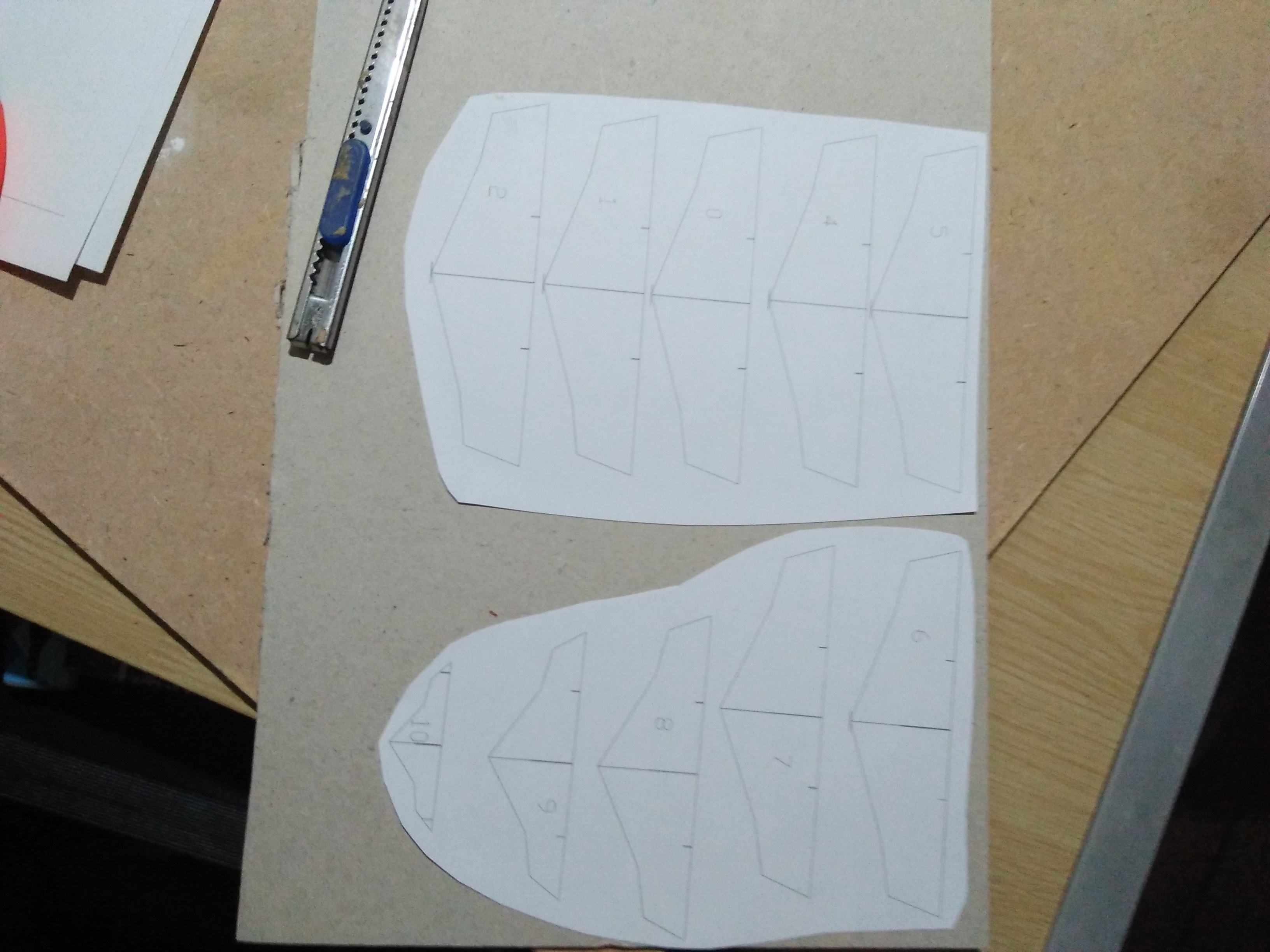

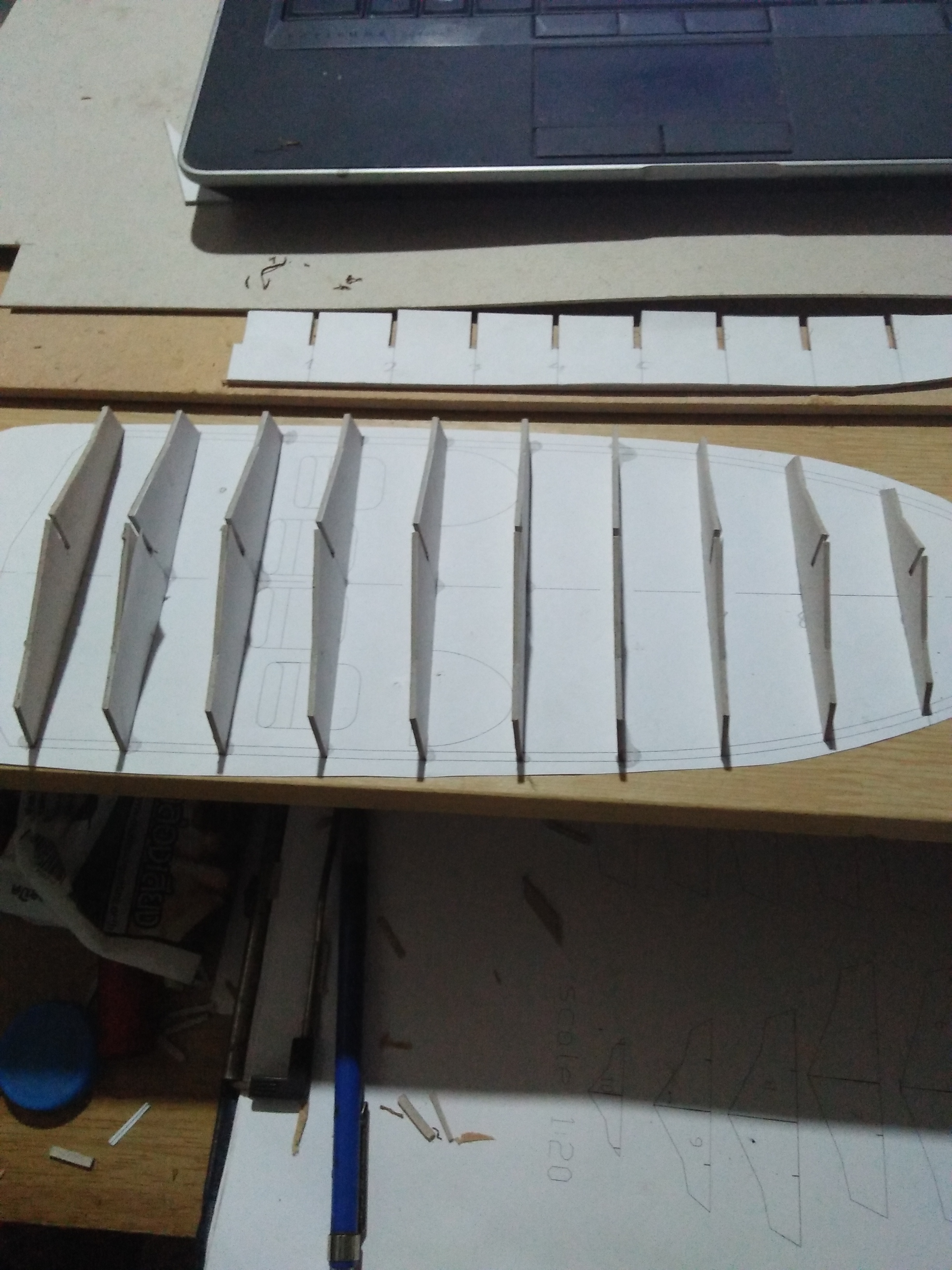

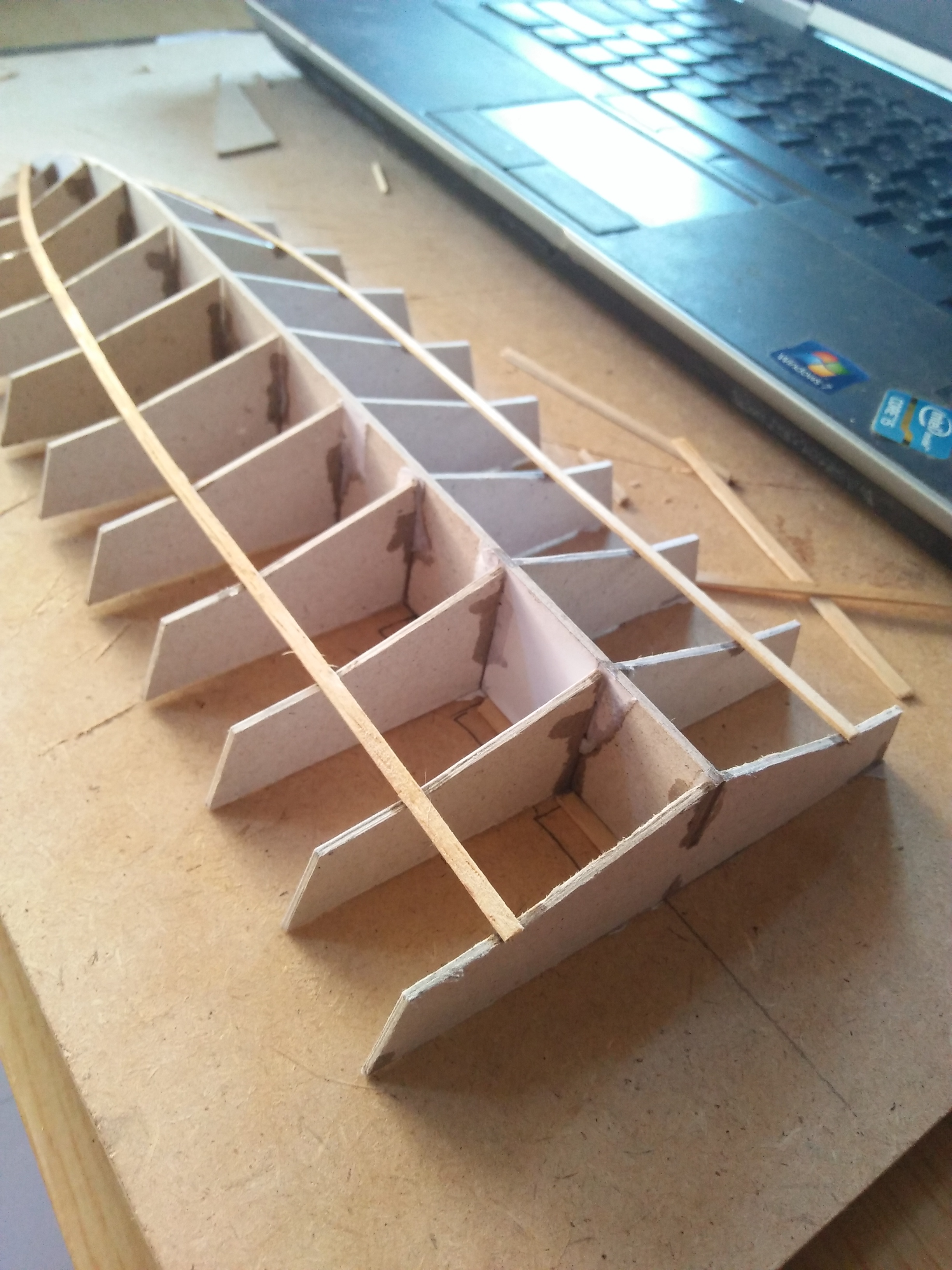

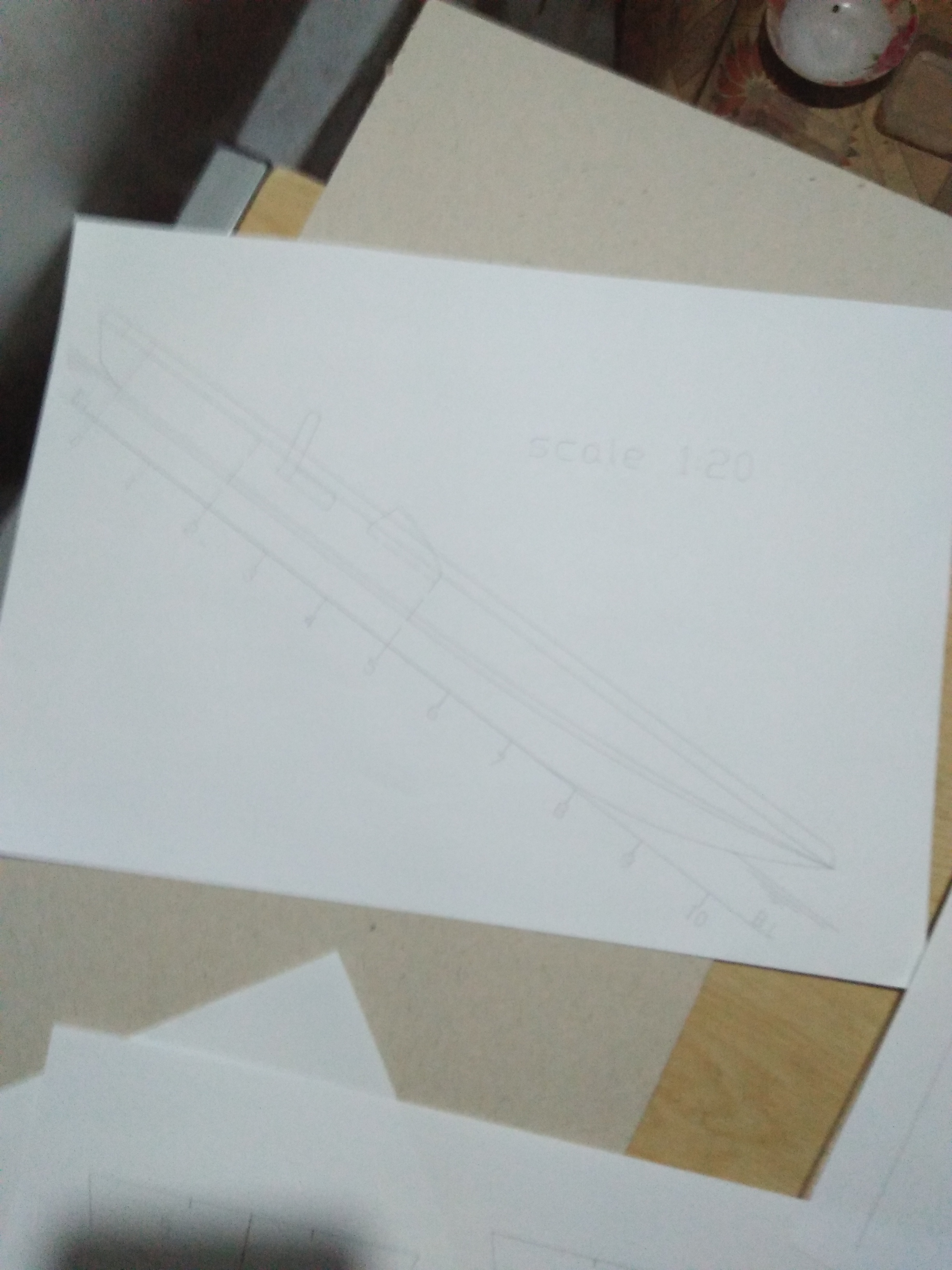

จากรูปด้านบนทั้งหมดก็คงจะไม่ต้องอธิบายวิธีทำกันนะครับ สำหรับวัสดุที่ใข้ ก็มี ปริ๊นแบบในกระดาษ A4 แล้วก็ตัดมาแปะกับกระดาษแข็งธรรมดา หนา2มิลลิเมตร แผ่นละ 25บาท ไม้บัลซ่าหนา1มิลฯหรือกระดาษทำโมเดลก็ได้ครับหนา1-2มิลฯแผ่นละ50บาทถูกกว่าไม้บัลซ่า เอามาทำเปลือกเรือ กาวร้อน 2ขวดเล็กๆ ใน711 ขวดละ 30 บ้านหม้อ 15บาทครับ เวลาใช้ระวังอย่าให้เข้าตานะครับมันจะเลอะนิ้วมือได้ง่ายๆถ้าไม่ระวัง ติดหนึบแน่นๆ เครื่องมือก็มี คัตเตอร์ ฟุตเหล็กหรือไม้บรรท้ดอะไรก็ได้ครับ ที่เหลือก็ ฝีมือล้วนๆครับ อย่าไปกังวลว่าจะขาด จะเกิน จะบิด จะเบี้ยว ต้ดให้แม่นๆ เสียก็ต้ดใหม่ ติดกาวเป็นจุดๆ เล็งดีๆ บิดเบี้ยวตรงไหนก็ใข้คัตเตอร์แซะออก ติดใหม่ อย่าไปกลัวว่าจะเสียครับ เมื่อคุณทำมาถึงตรงนี้แล้ว ไม่จำเป็นต้องเป็นเรือลำนี้ ลำไหนก็ได้ ต่อไปคุณจะสามารถสร้างเรือได้ทุกประเภทแน่นอนครับ
วันนี้ขอติดไว้ตรงนี้ก่อนครับ อีก 2-3 วันจะมาต่อครับ ขอใ้สนุกกับการทำเรือจำลองทุกท่านครับ.....
